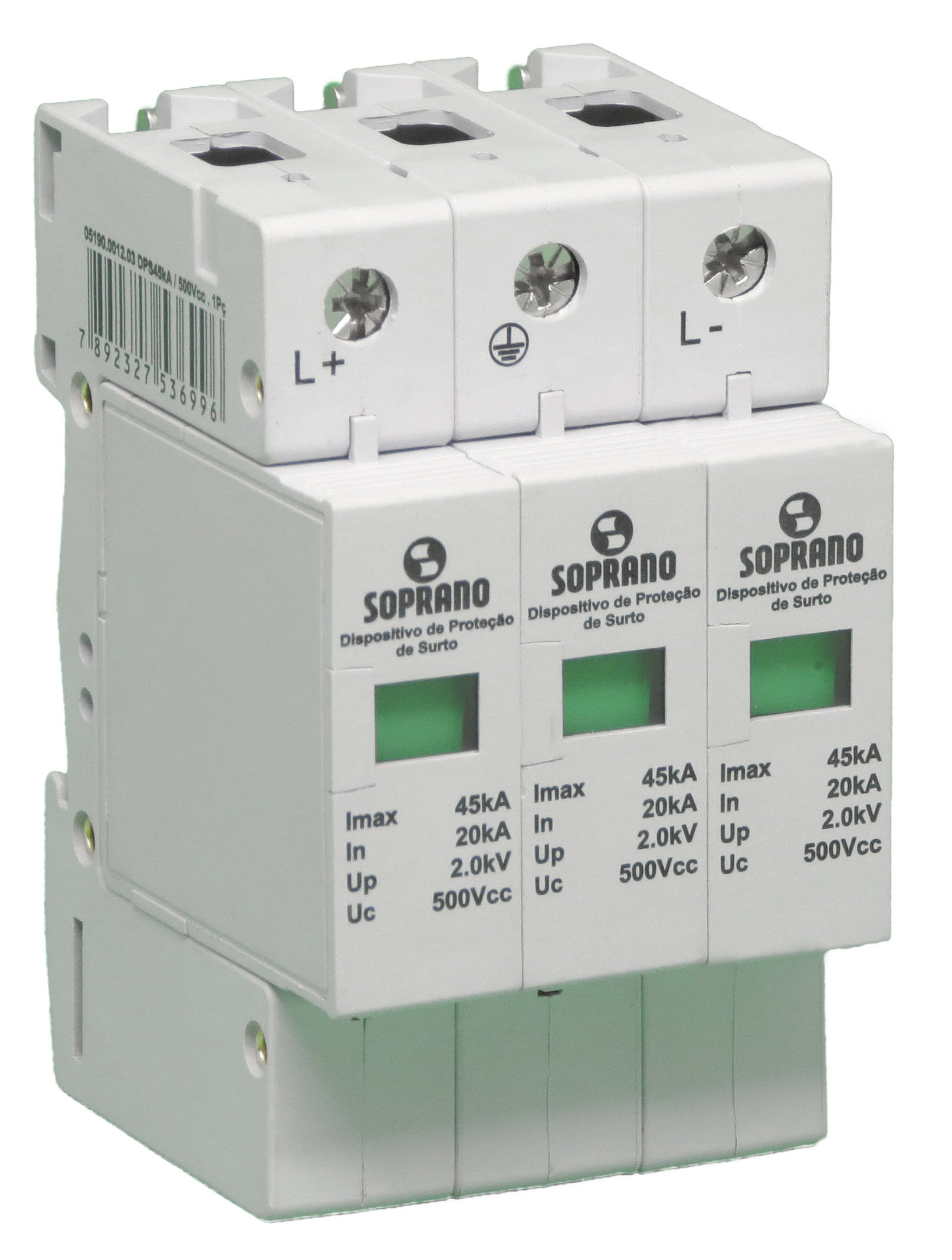

Dispositivo de Proteção Contra Surtos DPS - Corrente Contínua “Equipamentos para geração solar protegidos contra descargas atmosféricas.” + - Imax 45kA Imax 45kA Imax 45kA In 20kA In 20kA In 20kA Up 2.0kV Up 2.0kV Up 2.0kV Uc 500Vcc Uc 500Vcc Uc 500Vcc Características Gerais Dimensionais (mm) Esquema Elétrico do Sistema com inversor Bifásico Modelo DPS3-500Vcc Norma técnica IEC 61643-1:2007 Número de pólos 3 Classe II Tensão de aplicação (UC) 500Vcc Indicações de operação: verde (operação) e vermelho (fora de operação) Corrente nominal de descarga (8/20µs) In 20 Corrente máxima de descarga (8/20µs) Imax 45 Tempo de resposta (tA) <25ns Grau de Proteção IP20 Conectores para cabos 50,0mm² Largura máxima para barramentos 8mm Temperatura de aplicação -40°~+80°C 8 20 0,5IMÁX 0,9IMÁX Curva de atuação Classe II Bifasico Distância >10 *Colocar um DPS a cada 10mts de instalação. Modelos Códigos Corrente Nominal (In) Corrente Máxima (Imax) Sistema Fotovoltaico Segundo dados do Grupo de Eletricidade Atmosférica (Elat - Inpe), no Brasil temos uma das maiores incidências de raios do mundo (algo em torno de 70 milhões a cada ano), sendo que esta é também uma das maiores causas de acidentes em nosso país. A norma brasileira de instalações elétricas NBR 5410/2004, impõe o uso de DPS em duas situações: 1) Em edificações alimentadas total ou parcialmente por rede aérea as quais estejam sujeitas à mais de 25 dias de trovoadas por ano. 2) Em edificações com SPDA (Sistema de Proteção contra Descargas Atmosféricas) – para-raios. A norma brasileira de SPDA, NBR 5419/2015, também impõe o uso do DPS.
