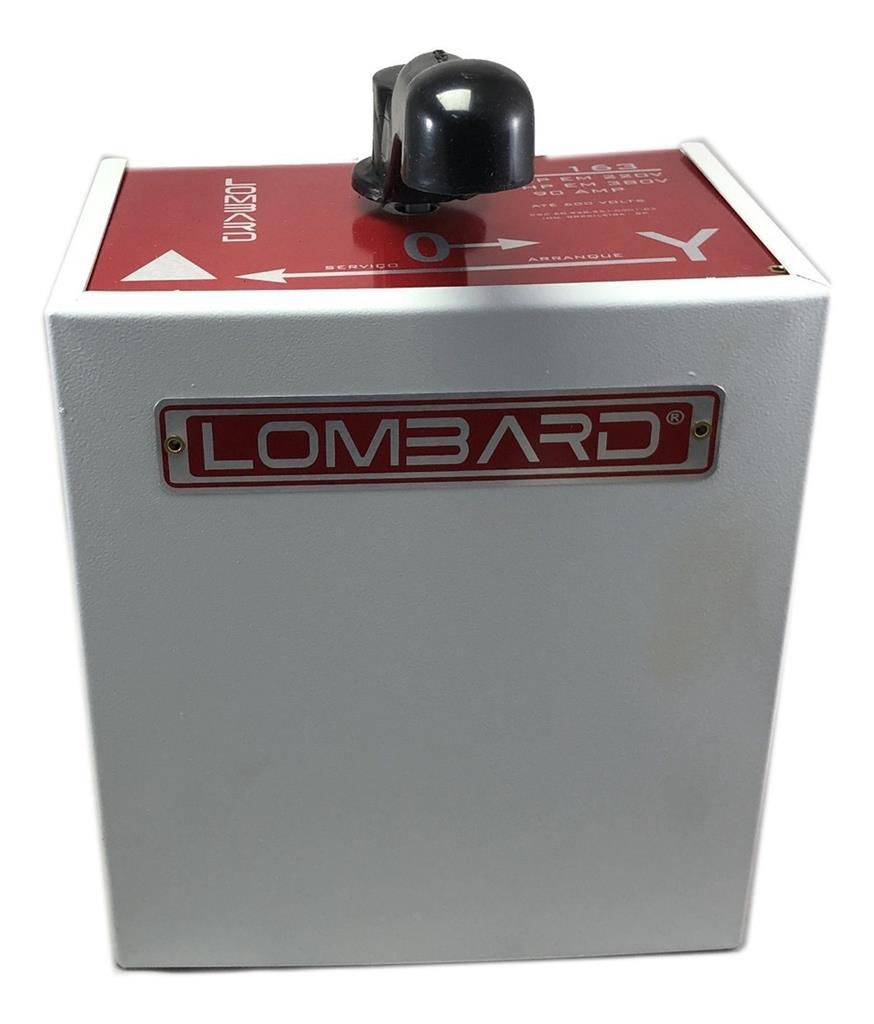

Chave Lombard Estrela Triangulo 25cv A 30cv Trifásica Et-163
até
3x
de
R$ 944,78
sem juros
ou R$ 2.692,64
via Pix
Comprar
Estoque:
Disponível
-
- 1x de R$ 2.834,36 sem juros
- 2x de R$ 1.417,18 sem juros
- 3x de R$ 944,78 sem juros
- 4x de R$ 759,42
- 5x de R$ 617,83
- 6x de R$ 522,00
- 7x de R$ 452,87
- 8x de R$ 398,50
- 9x de R$ 356,59
- 10x de R$ 324,85
- 11x de R$ 298,91
- 12x de R$ 277,31
-
- 1x de R$ 2.834,36 sem juros
- 2x de R$ 1.417,18 sem juros
- 3x de R$ 944,79 sem juros
- 4x de R$ 785,54
- 5x de R$ 636,65
- 6x de R$ 536,88
- 7x de R$ 464,51
- 8x de R$ 411,80
- 9x de R$ 370,64
- 10x de R$ 336,30
- 11x de R$ 309,51
- 12x de R$ 287,24
-
R$ 2.692,64
-
R$ 2.692,64
Utilização:
Na escolha da chave ET, deve-se considerar que no momento da partida (Y) em estrela, a corrente e o momento de partida ficam reduzidos a aproximadamente 1/3 dos seus valores correspondentes na ligação direta.
Destinam-se a partida de motores trifásicos com rotor em curto-circuito. Este tipo de chave somente se aplica, para motores cuja tensão nominal, em triângulo coincide com a tensão nominal entre fases da rede alimentadora, portanto um motor 220/380 Y não pode ser ligado com chave estrela triângulo em uma rede de 380 V entre fases. É fundamental para a partida que o motor tenha a possibilidade de ligação em dupla tensão, ou seja, em 220/380V, em 380/660V ou 440/760V. Os motores deverão ter no mínimo seis bornes de ligação. A partida estrela triângulo poderá ser usada quando, a curva de conjugado do motor é suficientemente elevada para poder garantir a aceleração da máquina com a corrente reduzida. Na ligação estrela, a corrente fica reduzida para 25 a 33% da corrente de partida na ligação triângulo. O conjugado resistente da carga, não poderá ultrapassar o conjugado de partida do motor, nem a corrente no instante da mudança para triângulo poderá ser de valor inaceitável. Existem casos em que este sistema de partida não pode ser usado.
Motores que possuem tensão nominal de operação acima de 660V deverão possuir um sistema de isolação especial, apto a esta condição.
São empregadas para o arranque de motores trifásicos, tendo por finalidade reduzir a corrente de partida, de modo a limitar a queda de tensão na linha de alimentação. A utilização deste tipo de chave, é muitas vezes imposta pela própria concessionária de energia elétrica de forma a não sobrecarregar suas linhas, por ocasião da partida de motores elétricos de potência mais elevada (consulte a concessionária da região onde será feita a instalação). Por motivo de segurança a manopla não fica travada na posição PARTIDA.
Existem casos que pelas características de algumas máquinas, obrigatoriamente devemos utilizar este tipo de chave. São máquinas com volantes superdimensionados (prensas em geral), trefiladeiras, esteiras transportadoras, máquinas injetoras, picadeiras, etc.
A chave estrela triângulo em geral só pode ser empregada em partidas de máquinas em vazio, isto é, sem carga. Somente depois de ter atingido a rotação nominal, a carga poderá ser aplicada.
Aplicação:
Guinchos, prensas viradeiras, prensas excêntricas, prensas guilhotina, máquinas operatrizes em geral, máquinas agrícolas, construção civil e outras.
Especificações técnicas:
-Fabricante: Lombard
- Capacidade: 90A
Material:
Contatos em cobre eletrolítico
Suportes isolantes em baquelite
Caixa de Aço Pintada
Referência: 163
Tipo: ET
Especificações técnicas:
Pólos(N) 3
Corrente(A) 90
Tensão de Isolação(V): 600
Potência(CV/220V) 30
Potência(CV/380V) 50
Tipo de Acionador: Alavanca Baquelite
Ref: ET 163
Marca: LOMBARD
Medidas:
Comprimento Total(mm): 315
Largura(mm): 218
Altura(mm): 124
Alavanca(mm): 186
Na escolha da chave ET, deve-se considerar que no momento da partida (Y) em estrela, a corrente e o momento de partida ficam reduzidos a aproximadamente 1/3 dos seus valores correspondentes na ligação direta.
Destinam-se a partida de motores trifásicos com rotor em curto-circuito. Este tipo de chave somente se aplica, para motores cuja tensão nominal, em triângulo coincide com a tensão nominal entre fases da rede alimentadora, portanto um motor 220/380 Y não pode ser ligado com chave estrela triângulo em uma rede de 380 V entre fases. É fundamental para a partida que o motor tenha a possibilidade de ligação em dupla tensão, ou seja, em 220/380V, em 380/660V ou 440/760V. Os motores deverão ter no mínimo seis bornes de ligação. A partida estrela triângulo poderá ser usada quando, a curva de conjugado do motor é suficientemente elevada para poder garantir a aceleração da máquina com a corrente reduzida. Na ligação estrela, a corrente fica reduzida para 25 a 33% da corrente de partida na ligação triângulo. O conjugado resistente da carga, não poderá ultrapassar o conjugado de partida do motor, nem a corrente no instante da mudança para triângulo poderá ser de valor inaceitável. Existem casos em que este sistema de partida não pode ser usado.
Motores que possuem tensão nominal de operação acima de 660V deverão possuir um sistema de isolação especial, apto a esta condição.
São empregadas para o arranque de motores trifásicos, tendo por finalidade reduzir a corrente de partida, de modo a limitar a queda de tensão na linha de alimentação. A utilização deste tipo de chave, é muitas vezes imposta pela própria concessionária de energia elétrica de forma a não sobrecarregar suas linhas, por ocasião da partida de motores elétricos de potência mais elevada (consulte a concessionária da região onde será feita a instalação). Por motivo de segurança a manopla não fica travada na posição PARTIDA.
Existem casos que pelas características de algumas máquinas, obrigatoriamente devemos utilizar este tipo de chave. São máquinas com volantes superdimensionados (prensas em geral), trefiladeiras, esteiras transportadoras, máquinas injetoras, picadeiras, etc.
A chave estrela triângulo em geral só pode ser empregada em partidas de máquinas em vazio, isto é, sem carga. Somente depois de ter atingido a rotação nominal, a carga poderá ser aplicada.
Aplicação:
Guinchos, prensas viradeiras, prensas excêntricas, prensas guilhotina, máquinas operatrizes em geral, máquinas agrícolas, construção civil e outras.
Especificações técnicas:
-Fabricante: Lombard
- Capacidade: 90A
Material:
Contatos em cobre eletrolítico
Suportes isolantes em baquelite
Caixa de Aço Pintada
Referência: 163
Tipo: ET
Especificações técnicas:
Pólos(N) 3
Corrente(A) 90
Tensão de Isolação(V): 600
Potência(CV/220V) 30
Potência(CV/380V) 50
Tipo de Acionador: Alavanca Baquelite
Ref: ET 163
Marca: LOMBARD
Medidas:
Comprimento Total(mm): 315
Largura(mm): 218
Altura(mm): 124
Alavanca(mm): 186
